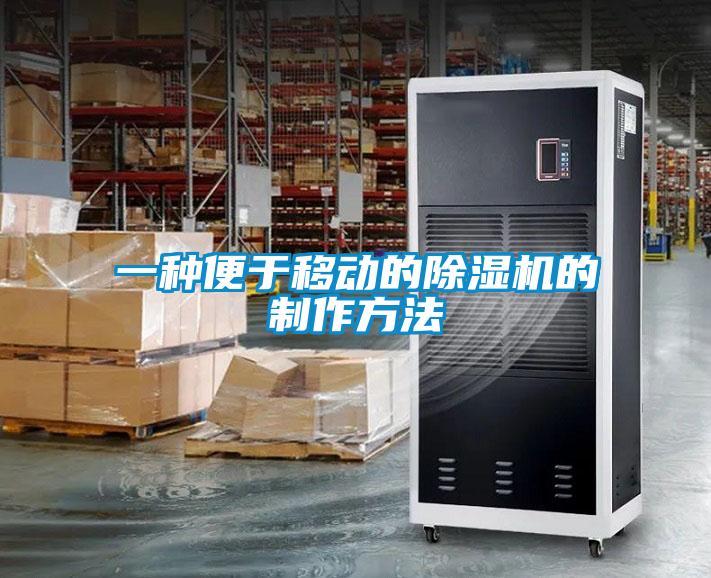

一种便于移动的除湿机的制作方法
1.本实用新型涉及除湿机技术领域,尤其涉及一种便于移动的除湿机。背景技术:2.除湿机是一种可以通过某种方式有效降低目标区域湿度的机器,除湿机的种类有很多,有家用除湿机与工业用除湿机等。3.申请号为cn.8的专利公开了一种带抽屉式储水箱的移动除湿机,包括主机箱,所述主机箱的下端外表面铆接有底座,且底座的外表面四周均滑动连接有固定脚,所述主机箱的前端外表面上端设置有进风口,所述主机箱的内部下端滑动连接有储水箱,且主机箱的斜上端外表面设置有控制面板,所述主机箱的一侧外表面设置有出风口、抠槽与电源接口。4.然而专利缺少对除湿机的移动装置,不利于除湿工作的使用。技术实现要素:5.本实用新型的目的是为了解决现有技术中存在的缺点,而提出的一种便于移动的除湿机。6.为了实现上述目的,本实用新型采用了如下技术方案:7.一种便于移动的除湿机,包括操作箱,所述操作箱的顶部固定安装有除湿机,操作箱的底部内壁上固定安装有两个固定杆,两个固定杆的一侧均转动安装有转杆的一端,两个转杆的另一端固定安装有同一个丝杆,所述操作箱的底部固定安装有两个固定块,两个固定块的一侧沿竖直方向上均开设有通孔,两个通孔内均活动安装有活动杆,两个活动杆的一端均延伸至操作箱内,两个活动杆均位于两个转杆之间且均位于两个转杆的下方,所述操作箱的一侧内壁上固定安装有横杆,横杆的一侧开设有转孔,转孔内转动安装有丝杆导套,丝杆导套的两端均延伸至转孔外,丝杆导套位于丝杆的上方且丝杆螺纹套接在丝杆导套上。8.优选的,所述操作箱的一侧开设有转孔,转孔内转动安装有圆杆,圆杆的一端延伸至操作箱内且固定套接有第一齿轮,丝杆导套上固定套接有第二齿轮,第二齿轮与第一齿轮相啮合,圆杆的另一端延伸至操作箱外且固定套接有手动转盘。9.优选的,两个转杆的底部固定安装有挤压块,挤压块与活动杆相适配,两个活动杆上均套接有第一弹簧,第一弹簧的一端固定在通孔的内壁上,另一端固定在活动杆上,两个转杆的底部均固定安装有第二弹簧的一端,第二弹簧的另一端固定在固定杆上。10.优选的,两个活动杆的另一端均延伸至活动通孔外且均固定安装有万向轮,操作箱的一侧固定安装有l型推杆。11.优选的,所述操作箱的一侧固定安装有固定横杆,固定横杆位于手动转盘的下方,固定横杆的一侧开设有螺纹孔,螺纹孔内螺纹安装有限位杆,限位杆的两端均延伸至螺纹孔外且远离手动转盘的一端固定安装有手动转杆,手动转盘的四周等距离开设有多个限位槽,限位槽与限位杆相适配。12.本实用新型中,所述一种便于移动的除湿机,本实用新型中,当需要使用万向轮对除湿机进行移动时,通过转动手动转盘,带动圆杆的转动,圆杆带动第一齿轮的转动,第一齿轮带动第二齿轮的转动,第二齿轮带动丝杆导套的转动,丝杆导套使得丝杆下移,丝杆带动两个转杆下移通过挤压块挤压两个活动杆,带动活动杆下移,继而使得两个万向轮从通孔中移出,再推动l型推杆继而可以带动除湿机移动。当不需要对除湿机进行移动时,通过反向转动手动转盘,将万向轮收入到通孔中即可,通过两个固定块可以对除湿机起到固定的作用。13.为了使得万向轮在使用过程中不会松动,通过转动手动转杆,通过固定横篙纹孔的作用将限位杆卡进限位槽上,防止手动转盘转动即可。本实用新型结构简单,使用方便,可以随意对除湿机进行移动,便于除湿工作。附图说明14.图1为本实用新型提出的一种便于移动的除湿机的结构示意图;15.图2为本实用新型提出的一种便于移动的除湿机的结构的侧视图;16.图3为本实用新型提出的一种便于移动的除湿机的a部分结构示意图;17.图4为本实用新型提出的一种便于移动的除湿机的b部分结构示意图。18.图中:1操作箱、2第二齿轮、3除湿机、4第一齿轮、5横杆、6丝杆导套、7丝杆、8l型推杆、9转杆、10第二弹簧、11固定杆、12固定块、13通孔、14万向轮、15第一弹簧、16活动杆、17挤压块、18限位槽、19手动转盘、20限位杆、21固定横杆、22手动转杆。具体实施方式19.本技术方案中:20.4、2、6、7、9、16、12、13、14为本实用新型含有实质创新性构件。21.7、4为实现本实用新型技术方案必不可少的连接性构件。22.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。23.实施例一24.参照图1?4,一种便于移动的除湿机,包括操作箱1,操作箱1的顶部固定安装有除湿机3,操作箱1的底部内壁上固定安装有两个固定杆11,两个固定杆11的一侧均转动安装有转杆9的一端,两个转杆9的另一端固定安装有同一个丝杆7,操作箱1的底部固定安装有两个固定块12,两个固定块12的一侧沿竖直方向上均开设有通孔13,两个通孔13内均活动安装有活动杆16,两个活动杆16的一端均延伸至操作箱1内,两个活动杆16均位于两个转杆9之间且均位于两个转杆9的下方,操作箱1的一侧内壁上固定安装有横杆5,横杆5的一侧开设有转孔,转孔内转动安装有丝杆导套6,丝杆导套6的两端均延伸至转孔外,丝杆导套6位于丝杆7的上方且丝杆7螺纹套接在丝杆导套6上。25.实施例二26.参照图1?4,一种便于移动的除湿机,本实用新型中,操作箱1的一侧开设有转孔,转孔内转动安装有圆杆,圆杆的一端延伸至操作箱1内且固定套接有第一齿轮4,丝杆导套6上固定套接有第二齿轮2,第二齿轮2与第一齿轮4相啮合,圆杆的另一端延伸至操作箱1外且固定套接有手动转盘19,通过转动手动转盘19,带动圆杆的转动,圆杆带动第一齿轮4的转动,第一齿轮4带动第二齿轮2的转动,第二齿轮2带动丝杆导套6的转动,丝杆导套6使得丝杆7下移。27.本实用新型中,两个转杆9的底部固定安装有挤压块17,挤压块17与活动杆16相适配,两个活动杆16上均套接有第一弹簧15,第一弹簧15的一端固定在通孔13的内壁上,另一端固定在活动杆16上,两个转杆9的底部均固定安装有第二弹簧10的一端,第二弹簧10的另一端固定在固定杆11上,通过第一弹簧便于活动杆16复位,通过第二弹簧10便于转杆9复位。28.本实用新型中,两个活动杆16的另一端均延伸至活动通孔13外且均固定安装有万向轮14,操作箱1的一侧固定安装有l型推杆8,通过万向轮14便于移动除湿机3,通过l型推杆8便于推动操作箱1。29.本实用新型中,操作箱1的一侧固定安装有固定横杆21,固定横杆21位于手动转盘19的下方,固定横杆21的一侧开设有螺纹孔,螺纹孔内螺纹安装有限位杆20,限位杆20的两端均延伸至螺纹孔外且远离手动转盘19的一端固定安装有手动转杆22,手动转盘19的四周等距离开设有多个限位槽18,限位槽18与限位杆20相适配,为了使得万向轮14在使用过程中不会松动,通过转动手动转杆22,通过固定横杆21上螺纹孔的作用将限位杆20卡进限位槽18上,防止手动转盘19转动即可。30.本实用新型中,当需要使用万向轮14对除湿机3进行移动时,通过转动手动转盘19,带动圆杆的转动,圆杆带动第一齿轮4的转动,第一齿轮4带动第二齿轮2的转动,第二齿轮2带动丝杆导套6的转动,丝杆导套6使得丝杆7下移,丝杆7带动两个转杆9下移通过挤压块17挤压两个活动杆16,带动活动杆16下移,继而使得两个万向轮14从通孔13中移出,再推动l型推杆8继而可以带动除湿机3移动。当不需要对除湿机3进行移动时,通过反向转动手动转盘19,将万向轮14收入到通孔13中即可,通过两个固定块12可以对除湿机3起到固定的作用。31.为了使得万向轮14在使用过程中不会松动,通过转动手动转杆22,通过固定横杆21上螺纹孔的作用将限位杆20卡进限位槽18上,防止手动转盘19转动即可。本实用新型结构简单,使用方便,可以随意对除湿机进行移动,便于除湿工作。32.以上所述,仅为本实用新型较佳的具体实施方式,但本实用新型的保护范围并不局限于此,任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内,根据本实用新型的技术方案及其实用新型构思加以等同替换或改变,都应涵盖在本实用新型的保护范围之内。
